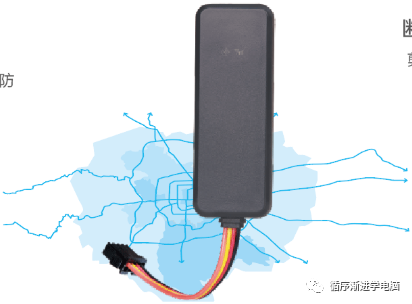

一、途强 BDS/GPS 定位器（4G 版 EV41 + 一年流量 + 终身平台）

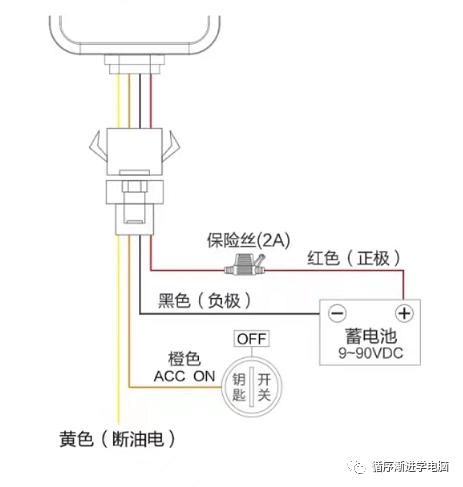

四根引线的接线定义：
| 线色 | 接法 |
|---|---|
| 红色 | 接正极常供电（开关钥匙开、关都有电压输出） |
| 黑色 | 接负极搭铁 |
| 橙色 | 接钥匙开关 ACC 线（钥匙开启有电压输出，钥匙关闭无电压输出） |
| 黄色 | 接继电器黄色线（断油电线） |
二、连接实例（上海大众朗逸 2009 款）

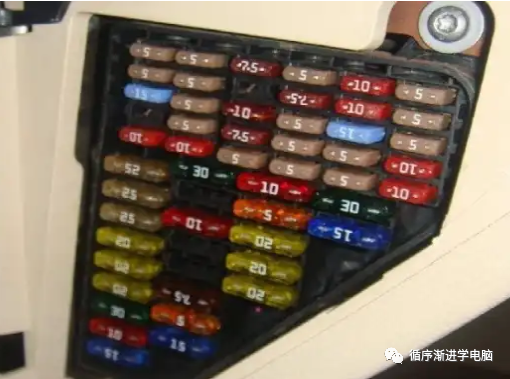

大众朗逸的保险丝盒位于主驾驶座左边的仪表盖板里面。打开保险丝盒需要先关闭点火开关和相关电器，然后打开驾驶员侧车门，最后使用平头物品插入盖板凹槽，小心地撬开盖板。

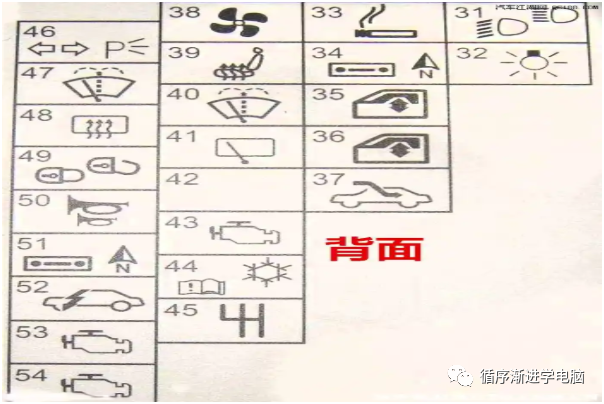

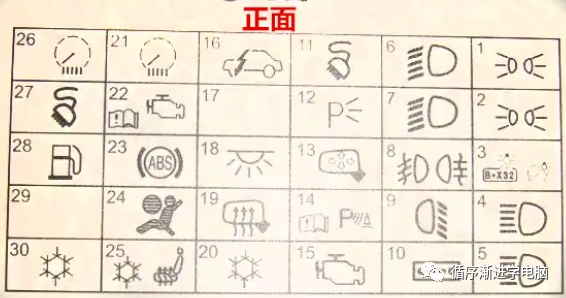

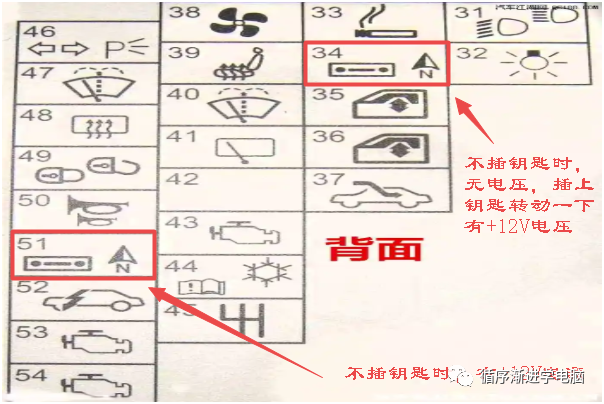

保险丝盒盖板背面还夹着一张白色卡片，上面标示着各种用电器对应的保险丝位置。

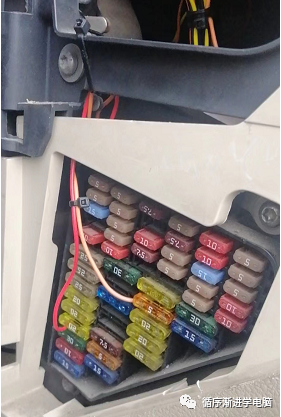

取电方法（万用表测量法）：拔掉车钥匙，将万用表拨到直流电压档，黑表笔搭铁，红表笔逐个测量保险丝电压——有 +12V 电压的为长期有电，这里选择 51 号保险接定位器电源正极红色线；然后插上车钥匙拧动一下（不启动车），用万用表找出"不插钥匙时无电压、拧动钥匙后有 +12V"的保险，反复拧动钥匙确认无误，这里选择 34 号保险连接定位器橙色 ACC 线，黑色线连接搭铁螺丝。

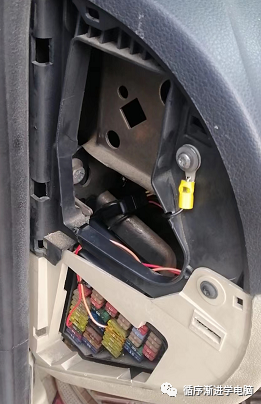

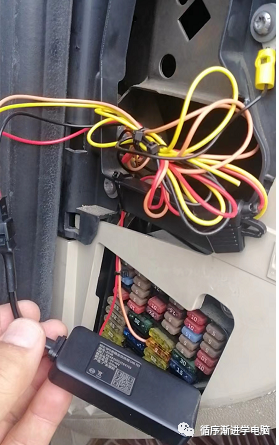

开始连接：

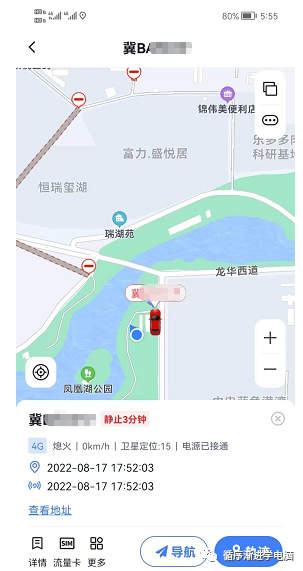

下载"途强在线"APP，安装好注册账号后，添加定位设备，适当修改信息，改装完成。
安装注意事项：
1、常电取电优先选卡片上标注不受钥匙控制且电流小的用电设备保险（如室内灯），切勿接安全气囊、发动机、音响等关键保险，以免影响车辆功能；
2、接线端要用带保险丝的取电线卡（产品自带）并插牢，防止行驶震动松脱短路；

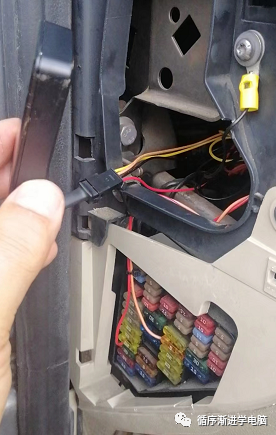

3、主机安装位置尽量朝上、远离金属遮挡（盖板内侧即可），保证 BDS/GPS/4G 信号；
4、黄色断油电线接继电器后可实现远程断油断电，个人车辆慎用，避免行驶中误触发造成危险。
