联想G500拆机清灰教程

笔记本电脑拆机常规流程:   1.首先去掉底盖(D面)的所有螺丝,包括电池盒中的螺丝,小底盖如果可以取下则取下,内存和硬盘建议也取下;   2.然而转到键盘面(C面),取下键盘后,然后把键盘底下的螺丝卸掉;   3.可以分离C面和D面了,既分离键盘面外壳和底盖,内部的主板就暴露出来了。

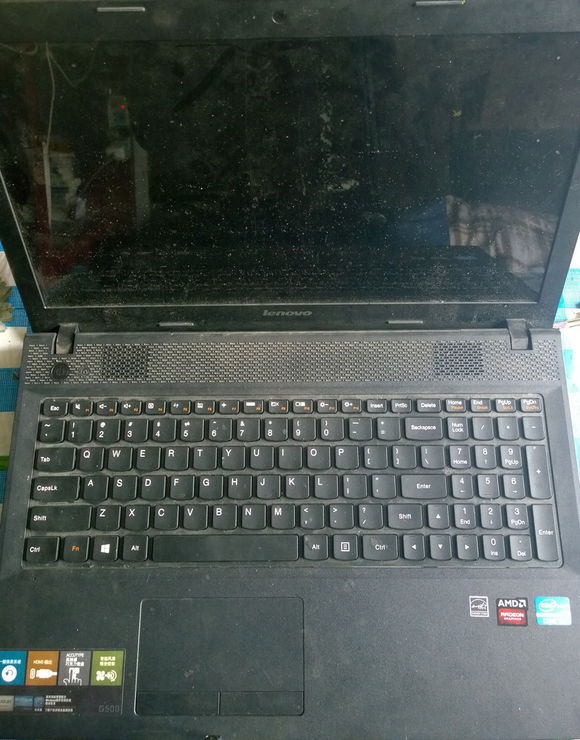

联想G500笔记本电脑正面照片

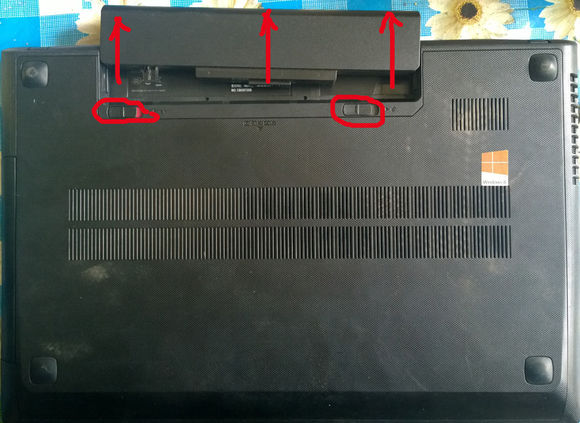

1、卸电池(首先卸电池主要为了防止意外漏电,以防万一按到了开机键开机) 按照图中指示的方向推动电池卡扣,左边卡扣不会反弹,右边会反弹。右手抵住右边卡扣,再用左手将电池沿着箭头方向水平向上推,就是这样双手开工!

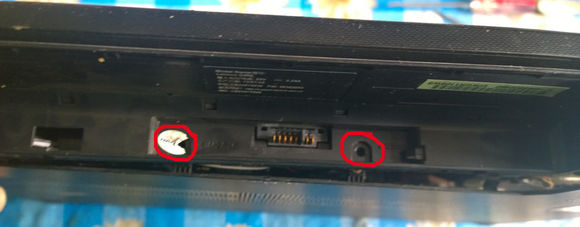

2、卸D面螺丝(仔细一看上图的D面,根本没有螺丝的踪迹,)下图中红圈圈出的两个位置就是你接下来要卸掉的螺丝,它们是用来固定后盖的

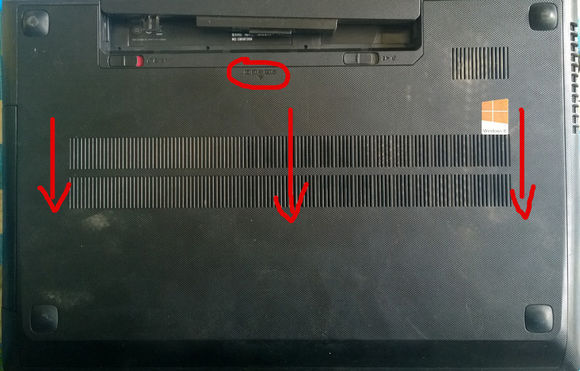

3、开后盖(红圈处有个向下的箭头,那是提示你用力的方向)卸掉刚刚那两颗螺丝之后,大胆的按箭头方向推,笔记本D面就打开了

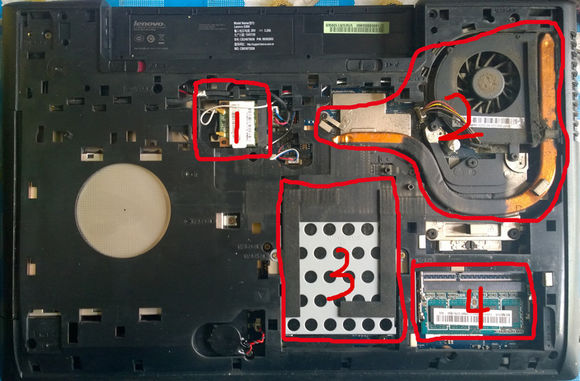

4、后盖拿开,整个电脑的背面风景就可以尽收眼底了!1号为无线网卡模块,2号是散热模块,3号是硬盘,4号内存条

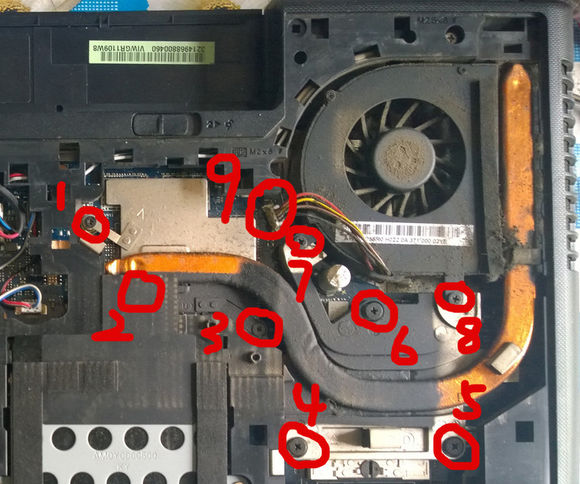

5、卸散热模块(这里要动的位置一个有9处,对应9个红圈。1-6全部卸下,7、8两颗先别动,9号是风扇电源)2号位置黑胶纸掀开,下面隐藏着一颗螺丝

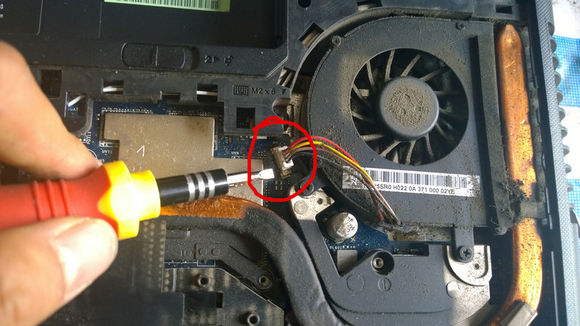

6、卸风扇电源(拿起你手边的平口工具,起子最好,有两个那更好。将平口工具一左一右放在电源接头的两侧,然后一左一右的去拨动它)

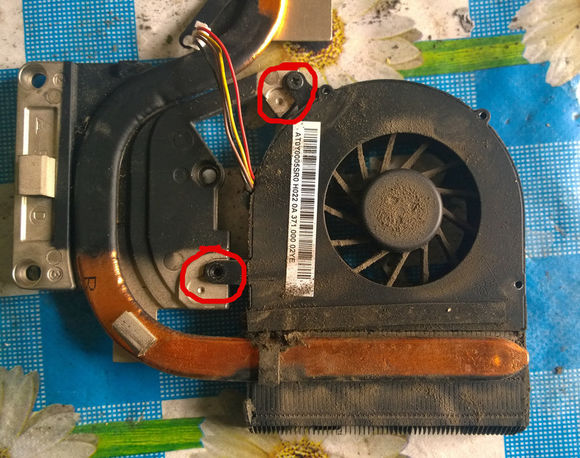

7、拆解风扇(拆掉所有上述位置的螺丝之后,抓住铜管左侧,同理一左一右去晃动,向上用力,很快就能取出风扇。如下图,接下来你要卸掉的两颗螺丝,这两颗就是第五步里所说的7、8号两颗螺丝。)

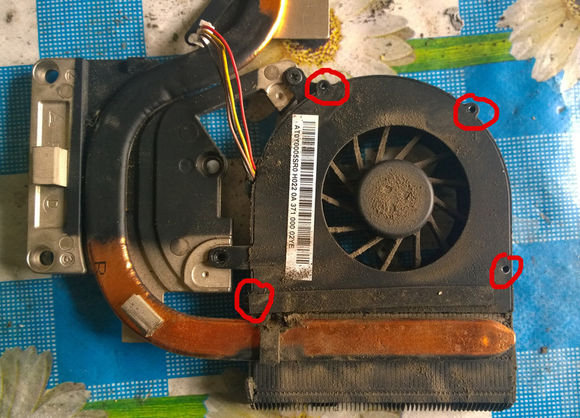

然后要卸的四个螺丝,对应四个红圈。

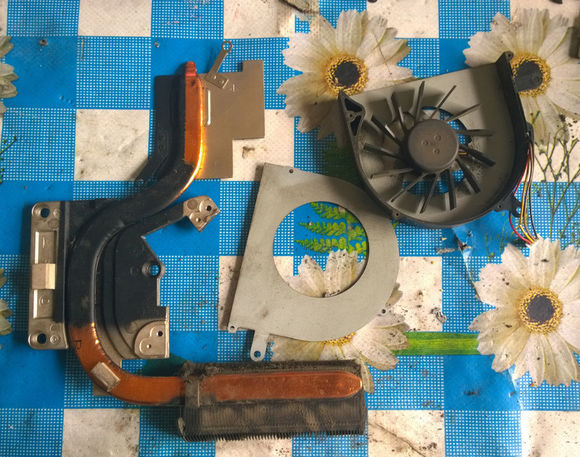

打开风扇里面

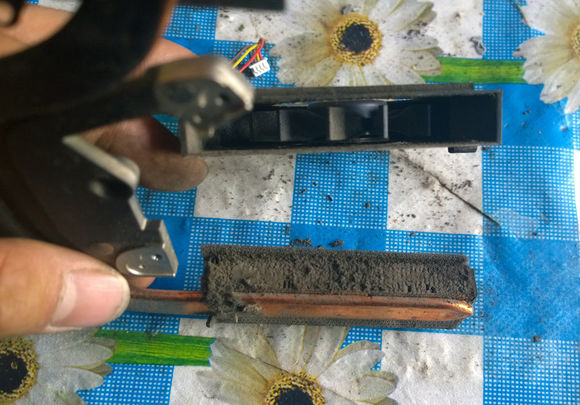

可以看到很震撼的场面,太脏了

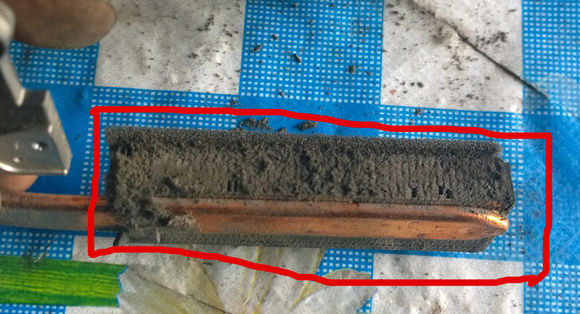

风扇扇叶和出风口上的灰尘拿毛刷刷一刷就可以,不推荐水冲

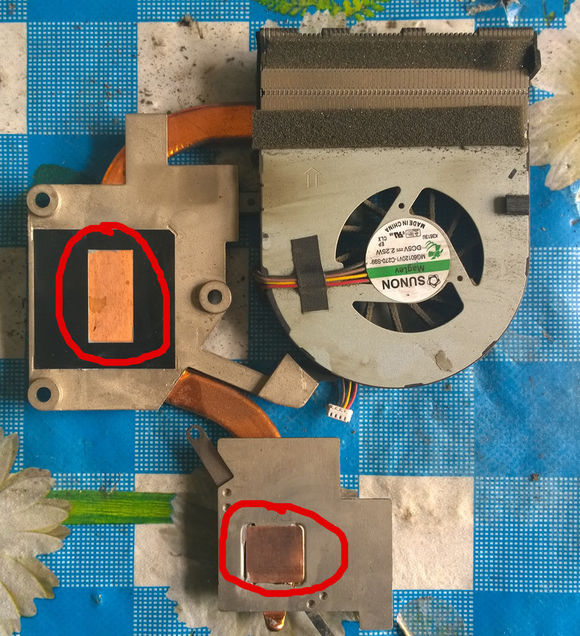

8、用卫生纸清除掉残留硅脂

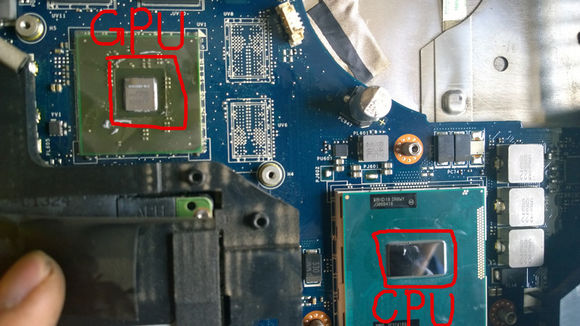

9、上硅脂(在CPU和GPU上,硅脂均匀涂抹上薄薄一层就行了,涂抹的位置就是两大部件中间银灰色反光的那一小块范围)

整个拆机过程就到这里,完成上述所有步骤接下来就是把各个部件装回去。
