DACOS（达高思）保龄产品设备常见故障及快速维修

1、DACOS显示卡图片及主要芯片标注

DACOS大显示器和小显示器特性介绍

DACOS IO卡图片及主要芯片

主芯片GM3004C (PRIME 2C) 和 KM681000BLG-7L

KM681000BLG-7L 是128K x8 bit Low Power CMOS Static RAM 最低数据维持电压为2V，可以用电流比较小的电池来维持保存数据，该芯片的数据维持电压范围是2V-5V

SRAM静态存储器简介英文Static RAM的缩写，是一种具有静态存取功能的内存，不需要刷新电路即能保存它内部存储的数据。不像DRAM内存那样需要刷新电路，每隔一段时间，固定要对DRAM刷新充电一次，否则内部的数据即会消失，因此SRAM具有较高的性能，但是SRAM也有它的缺点，即它的集成度较低，相同容量的DRAM内存可以设计为较小的体积，但是SRAM却需要很大的体积，所以在主板上SRAM存储器要占用一部分面积。在主板上SRAM 一种是置于CPU与主存间的高速缓存，它有两种规格：一种是固定在主板上的高速缓存（Cache Memory ）；另一种是插在卡槽上的COAST（Cache On A Stick）扩充用的高速缓存，另外在CMOS芯片1468l8的电路里，它的内部也有较小容量的128字节SRAM，存储我们所设置的配置数据。还有为了加速CPU内部数据的传送，自80486CPU起，在CPU的内部也设计有高速缓存，故在Pentium CPU就有所谓的L1 Cache（一级高速缓存）和L2Cache（二级高速缓存）的名词，一般L1 Cache是内建在CPU的内部，L2 Cache是设计在CPU的外部，但是Pentium Pro把L1和L2 Cache同时设计在CPU的内部，故Pentium Pro的体积较大。最新的Pentium II又把L2 Cache移至CPU内核之外的黑盒子里。SRAM显然速度快，不需要刷新的动作，但是也有另外的缺点，就是价格高，体积大，所以在主板上还不能作为用量较大的主存。现将它的特点归纳如下：◎优点，速度快，不必配合内存刷新电路，可提高整体的工作效率。 ◎缺点，集成度低，功耗较大，相同的容量体积较大，而且价格较高，少量用于关键性系统以提高效率。 ◎SRAM使用的系统： ○CPU与主存之间的高速缓存。 ○CPU内部的L1／L2或外部的L2高速缓存。 ○CPU外部扩充用的COAST高速缓存。 ○CMOS 146818芯片（RT＆CMOS SRAM）。

连网采用RS485通迅方式，采用二芯屏蔽双绞线，连接电缆的最远距离应不超过1200米，采用链式连接，RS+(A)、RS-(B)为信号端，接主机RS485的A和B，不可接反。前台主机的RS+(A)、RS-(B)分别接网线的红线和白线，后台所有主机的RS+(A)、RS-(B)分别接网线的白线和红线，就像安装灯泡一样。



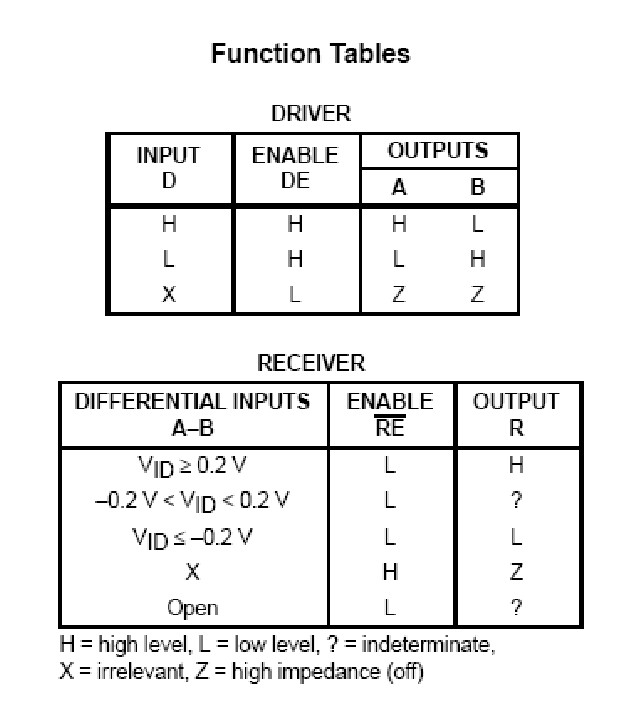

SN65176B, SN75176B 485总线通讯芯片



E3JK-R4M1过球传感器

配线盘接线图

维修实例

1. 前台微机和后台微机通讯正常，排局输入单号时，押金等出现随机大数，查看个人价格时，内容都是随机数，致使无法正常结帐。 怀疑病毒，清楚以前存在的病毒后，故障依旧； 怀疑硬盘系统软件故障，重新安装系统后，故障依旧； 怀疑电源干扰，更换后，故障依旧； 怀疑来自网线的干扰，拔掉网线，故障依旧； 还上一块IO卡，故障依旧； 还通讯芯片SN75176，故障依旧； 将IO卡插入另一台主机，故障依旧； 拨动IO卡上开关S1和S2，使其状态全关，再全开，再回到原来状态，随机输入不存在单号时，押金等未出现异常，但查看正在进行的存在的单号时，个人价格和球道情况都异常，查看以前的历史记录时，均异常。但输入后来客户的单号时，均正常，即从现在开始的单子都正常，试运行一段时间，一切正常。

总结：该故障出现多次，解决很费劲，简直头晕眼花，着急也没用，一直没有找到真正的原因；经此次修理，认为由于电池电力不足、没电及其他外因，造成IO卡上CMOS电路或RAM内容丢失或读取时不稳定，致使程序运行时，数据出错；另外认为，前台进行排局等操作时，一些基本信息要保留在IO卡CMOS或内存中，进行其他操作时，程序要读取其中的数据，断电时要靠电池保留其中的信息；后台主机原理类似；一旦IO卡上CMOS电路或RAM内容异常，就要出现类似现象，须进行初始化。

2. 前台微机和后台微机通讯正常，1、2两个球道无显示，其它6个球道一切正常，但可以对1、2道排局及删除  显然1、2道微机已启动，基本正常，更换显卡，故障依旧  更换已做好数据的硬盘，现象一样  检查配线盘，连接正常  无意中检查摄像头，发现摄像头12V电源松动，插好后一切正常总结：该现象一般怀疑显卡问题或程序启动问题；记住摄像头加不上电就是这个现象；另外摄像头虚接或老化会造成屏幕抖动现象。

3. 前台微机和后台微机不能通讯，前台不能排局，无法正常结帐。  更换前台SN75176芯片。无效  将后台网线全部拔掉，一个一个再往上挂，挂一个前台就试一下，挂到哪里出问题就更换该机的SN75176芯片，直到最后全部连网总结：由于总线上一台电脑的SN75176出问题，使整个网络瘫痪，只有采用排除法。

4. 某2个球道的微机启动异常，屏幕不亮分析：主板CMOS电池电压低或其它操作造成CMOS信息丢失，启动时找不到硬盘参数，致使程序无法启动。解决：将后台主机插上显卡、键盘、显示器重新设置参数，测量CMOS电池电压，过低时更换。

5. 某2个球道的微机屏幕上下抖动分析及解决：怀疑显卡问题，更换后故障依旧，整理配线盘时好时坏，效果不明现显，怀疑摄像头接触不良或老化，更换后故障排除，再换回原来的摄像头，正常。原来时摄像头接触不良造成的屏幕抖动

6. 前台微机和后台微机不能通讯，整个网络瘫痪  拆开前台主机总线插头附近的接点检查没有问题；  换掉前台主机IO卡的SN76176芯片，故障依旧；  将后台网线全部拔掉，一个一个再往上挂，挂一个前台就试一下，挂任何一台后台主机都不连网；  更换任何一台后台主机IO卡的SN76176芯片，都不连网；  将后台主机485总线短接，在前台总线插头附近接点处测量有几十欧的阻值，说明总线无断点；  断开前台主机总线插头附近接点，测量总线红线和白线之间的电压，所有机器全部打开，来自后台主机的总线红线和白线之间的电压为2.5V左右，而来自前台主机的总线红线和白线之间的电压为0V，怀疑前台主机总线插头有问题，经测试异常，更换后网络连接正常。

总结：有些故障问题未必多大，考虑复杂反而会走弯路，要注意原理分析和细节测试，其实也很简单。
