上海大众朗逸汽车加装倒车影像
改装步骤

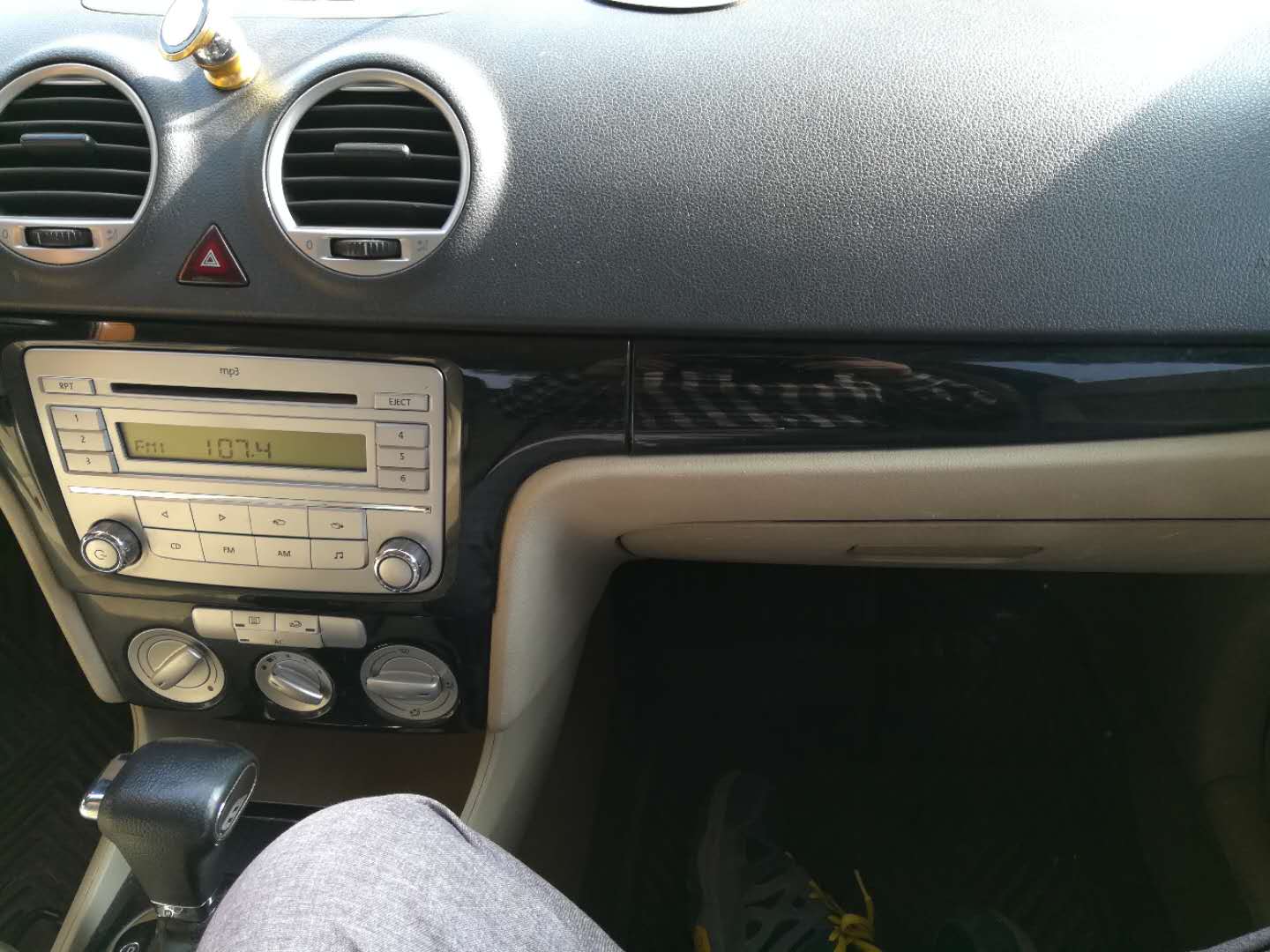

1、原车音响系统,小心将其拆下
![](./imgs/img01.jpg)
![](./imgs/img02.jpg)
2、用钢丝带动,隐蔽安装倒车摄像头电源线
![](./imgs/img03.jpg)
![](./imgs/img04.jpg)
![](./imgs/img05.jpg)
3、在中间位置开好穿线孔,并安装防磨PVC管
![](./imgs/img09.jpg)

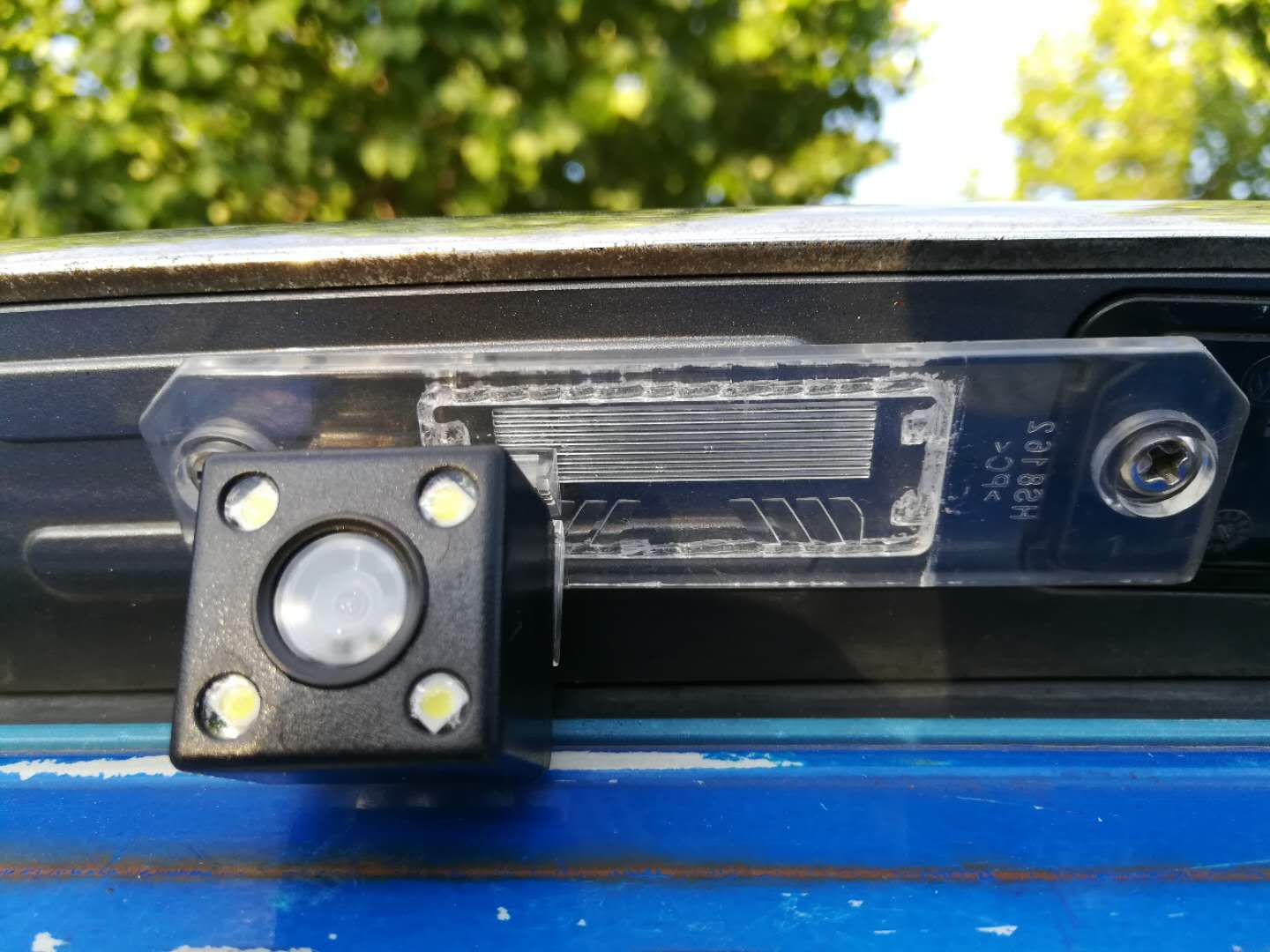

4、取下牌照灯的一个螺丝,换成稍长螺丝,用来固定倒车摄像头的右边,左边打孔加垫固定,对摄像头支架稍加改造,正好摄像头装在中间位置,视野最好,还不废掉牌照灯
![](./imgs/img10.jpg)
5、用接线端子接好摄像头电源,接好视频线,并加以固定
![](./imgs/img06.jpg)
![](./imgs/img07.jpg)
6、剪断倒车灯电源线,用接线端子分出摄像头电源,既方便又美观
![](./imgs/img12.jpg)

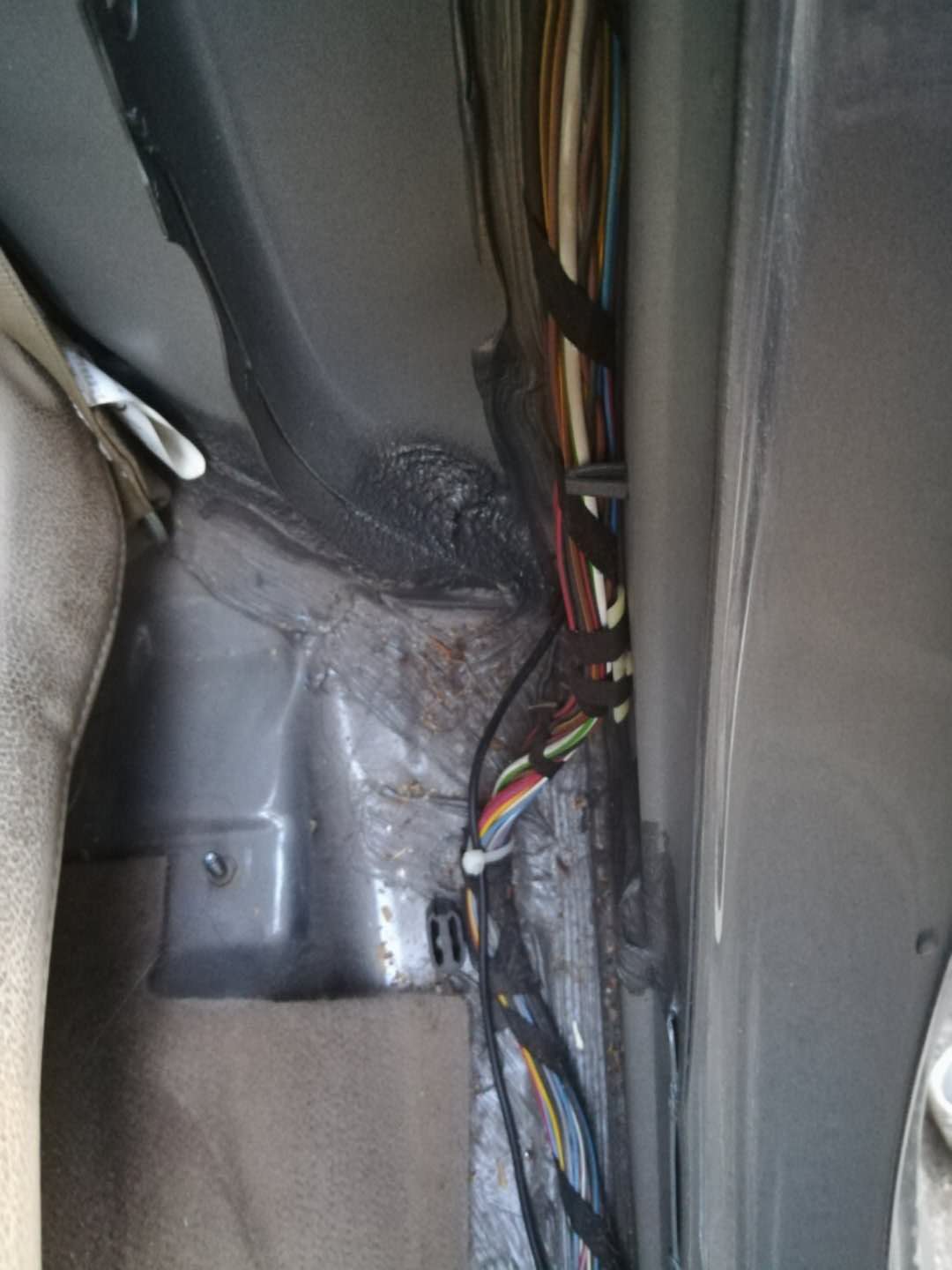

7、拆开主驾驶到后备箱的线路覆盖部分进行穿线,技巧很多,不能狠拆,有些地方得用钢丝带动穿线
![](./imgs/img14.jpg)
![](./imgs/img15.jpg)
![](./imgs/img16.jpg)
![](./imgs/img17.jpg)
![](./imgs/img18.jpg)
![](./imgs/img20.jpg)
8、接好倒车系统主机,加电测试
![](./imgs/img08.jpg)
![](./imgs/img11.jpg)
![](./imgs/img13.jpg)
